컨트롤러

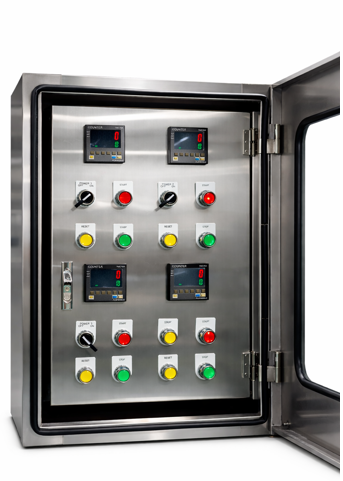

배치 컨트롤러 판넬
모델타입	SUS 재질
제품소개	⊙ 적용 분야: - 화학·의약품·식품 산업 공정 - 유량 기반 배치(Batch) 공정 - 수동 밸브 공정의 자동·원격 제어 전환 - 기존 유량계 기반 공정 자동화 ⊙ 주요 기능: - 유량계 펄스 신호 수신 및 누적 유량 제어 - 설정 용량 도달 시 자동 차단(배치 제어 구성 시) - 전동/에어 밸브 연동을 통한 밸브 개폐 제어 - 버튼 조작을 통한 수동·반자동 운전 지원 - 명확한 상태 표시로 운전 상태 확인 용이

배치 컨트롤러 판넬

모델타입

SUS 재질

제품소개

⊙ 적용 분야:
- 화학·의약품·식품 산업 공정
- 유량 기반 배치(Batch) 공정
- 수동 밸브 공정의 자동·원격 제어 전환
- 기존 유량계 기반 공정 자동화

⊙ 주요 기능:
- 유량계 펄스 신호 수신 및 누적 유량 제어
- 설정 용량 도달 시 자동 차단(배치 제어 구성 시)
- 전동/에어 밸브 연동을 통한 밸브 개폐 제어
- 버튼 조작을 통한 수동·반자동 운전 지원
- 명확한 상태 표시로 운전 상태 확인 용이

자동 정량 유체 투입 제어 시스템

＃ 배치 컨트롤러 판넬 ＃

동작 방식

Start 버튼 1번 → 자동 투입

정량 제어

펄스 누적 → 목표 리터(L) 도달 시 차단

배치 컨트롤러 판넬은 유량계에서 출력되는 펄스 신호를 기반으로 설정된 리터(L) 용량만큼 유체를 자동으로 투입하고, 목표량에 도달하면 자동으로 차단하는 제어 시스템입니다. “시작(Start)” 버튼 한 번으로 공정이 자동 실행되어, 정확한 정량 투입과 반복 공정의 안정성을 확보할 수 있습니다.

동작 원리

STEP 1

유량계 펄스 신호 입력

유량계에서 출력되는 펄스 신호를 컨트롤러가 수신합니다.

STEP 2

펄스 누적 계산 → 투입량 산출

컨트롤러가 펄스를 누적 계산하여 투입량을 실시간으로 관리합니다.

STEP 3

목표량 도달 → 접점 출력 → 밸브 차단

설정된 투입량에 도달하면 컨트롤러의 접점 출력이 솔레노이드 밸브로 전달되어, 밸브가 자동으로 닫히면서 투입이 종료됩니다.

현장 효과

작업자 개입 없이도 항상 동일한 투입량을 유지할 수 있어, 화학·의약품·식품 산업의 배치 공정에 적합합니다.

주요 특징

FEATURE 01 유량계 펄스 기반 정량 제어 펄스 신호 누적으로 투입량을 정확히 관리	FEATURE 02 설정 용량 도달 시 자동 차단 목표량 도달 즉시 밸브 제어로 투입 종료
FEATURE 03 반복 공정에 최적화된 안정 운전 동일 조건 반복 투입에도 편차 최소화	FEATURE 04 실수 최소화 & 공정 시간 단축 작업자 개입 감소로 안정성과 생산성 향상

맞춤 제작 / 기존 설비 연동 안내

맞춤 제작 안내	사용 유체, 유량계 및 밸브 사양, 현장 공정 조건 등에 따라 구성 및 사양이 달라지므로 제작 전 상담이 필수입니다. 고객 공정에 최적화된 사양으로 설계 및 제작해 드립니다.
기존 설비 연동 (필스트로닉 유량계)	기존에 설치된 필스트로닉 자사 유량계 기반으로 공정 자동화를 원하는 경우에도, 해당 유량계 사양에 맞춰 컨트롤러 판넬 제작이 가능합니다. 기존 설비를 유지하면서 자동화 시스템을 구축할 수 있습니다.
중요 안내	기존 유량계 단독 운용 공정은 수동 밸브 방식으로 구성된 경우가 많아, 밸브 개폐 제어 기능(자동/원격 제어) 적용을 위해서는 전동 또는 에어 방식의 밸브 설치가 필요할 수 있습니다. 현장 조건에 따라 구성 및 적용 방식이 달라질 수 있으니, 자세한 사항은 사전 상담을 통해 안내드립니다.

문의

이메일 문의 전화 문의

fls2025@naver.com 031-919-3577

상담 후 제작

현장 조건 반영

펄스 기반 정량
